Schwerpunkte, Zielgruppen und methodischen Ansätze sowie eine Empfehlung, welche Zielgruppe von welchem Seminar am meisten profitieren dürfte: Schwerpunkte, Zielgruppen und methodischen Ansätze sowie eine Empfehlung, welche Zielgruppe von welchem Seminar am meisten profitieren dürfte:

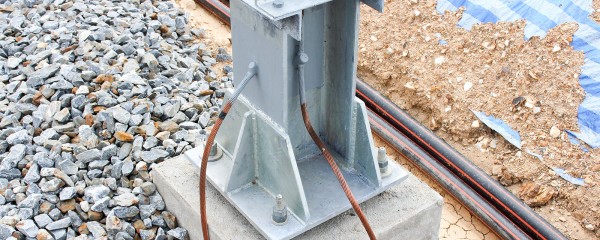

1) Messpraxis zur Prüfung elektrischer Anlagen, Geräte, Maschinen und Erdungsanlagen
Herstellerneutral nach BetrSichV, DGUV V3, DIN VDE 0100-600, DIN VDE 0105-100, DIN VDE 0701, DIN VDE 0702, DIN VDE 0113-1, DIN VDE 0100-540
Inhalte & Schwerpunkte: Herstellerneutrale Messpraxis Normen & Vorschriften: BetrSichV, DGUV Vorschrift 3, DIN VDE 0100-600, 0105-100, 0701, 0702, 0113-1, 0100-540 Prüfung von Erdungsanlagen im Rahmen der Gesamtprüfung elektrischer Anlagen Messtechnik, Prüfabläufe, Dokumentation Zielgruppen: Elektrofachkräfte, Prüfingenieure, Betriebselektriker Personen mit Verantwortung für wiederkehrende Prüfungen Auch für Servicetechniker, die Prüfaufträge umsetzen müssen Methodischer Ansatz: Praxisorientierte Geräteeinweisungen Messübungen mit verschiedenen Prüfgeräten Fallbeispiele zur Fehlererkennung Empfehlung: Ideal für Prüfpraktiker, die bereits VDE-Grundlagen kennen und vor allem Messpraxis vertiefen wollen. Erdungsmessungen nehmen nur einen kleinen Teil der Seminarinhalte ein. 2) Erdungsmessung
Umgang mit den Geräten, Messverfahren, Vermeiden von Fehlern
Inhalte & Schwerpunkte: Theoretische Grundlagen der Erdungsmessung Messverfahren (z. B. Fall-of-Potential, Schleifenmessung, Stromzangenverfahren) Typische Fehlerquellen und wie man sie vermeidet Gerätekunde und Handhabung Zielgruppen: Elektrofachkräfte, Monteure, Servicetechniker, Planer Personen, die regelmäßig Erdungsmessungen durchführen Methodischer Ansatz: Kombi aus Theorie (Messverfahren, Normen) und Praxisübungen Vergleich unterschiedlicher Messgeräte Fehleranalyse anhand von Beispielen Empfehlung Für Techniker & Monteure, die gezielt ihre Fähigkeiten bei der Erdungsmessung verbessern wollen. Vorher sollten unbedingt die Grundlagen (Seminar3) und am besten auch noch das Aufbauseminar (Seminar 4) besucht werden. 3) Erdungstechnik Grundlagen

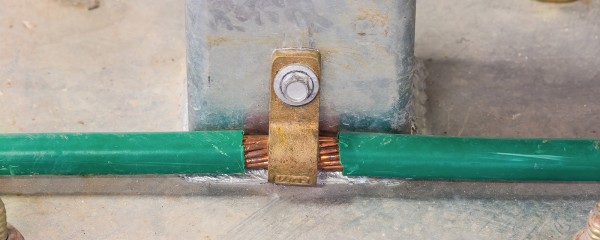

Inhalte & Schwerpunkte: Grundlagen der Erdung in elektrischen Anlagen Normen und gesetzliche Vorgaben Erdungsarten (Fundamenterder, Ringerder, Tiefenerder) Anforderungen an Material, Dimensionierung, Ausführung Zielgruppen: Einsteiger, Planer, Bauleiter, angehende Elektrofachkräfte Personen, die grundlegendes Verständnis zur Erdungstechnik benötigen Methodischer Ansatz: Theoretischer Überblick Beispiele aus der Praxis, aber keine tiefe Messpraxis Einführung in Normen und Begriffe Empfehlung: Einsteiger- und Planer-Seminar, um ein solides Fundament in der Erdungstechnik zu legen. 4) Erdung und Potentialausgleich
Inhalte & Schwerpunkte:

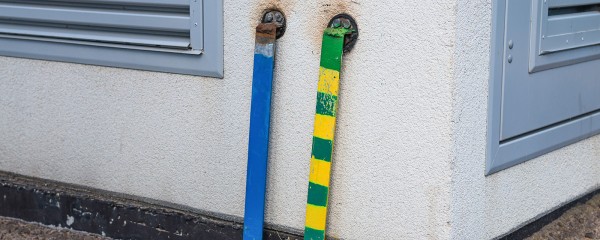

Planung, Errichtung und Prüfung von Erdungs- und Potentialausgleichssystemen Besondere Anforderungen bei Gebäuden, Anlagen, Blitzschutz Normen: DIN VDE 0100-410, -540, DIN EN 62305 Schnittstellen zwischen Erdung, Blitzschutz, Potentialausgleich Zielgruppen: Elektroplaner, Errichter, Prüfingenieure Personen, die Erdung und Potentialausgleich in der Praxis umsetzen oder prüfen müssen Methodischer Ansatz: Theorie mit Anwendungsbeispielen Technische Zeichnungen, Schemaerläuterungen Praxisfälle aus Bauprojekten Empfehlung: Für Planer, Ingenieure und ausführende Elektrofachkräfte, die Erdung & Potentialausgleich normkonform umsetzen wollen. 5) Erdung von elektrischen Hochspannungsanlagen
Anforderungen an Erdungsanlagen und deren Auslegung und Überprüfung
Inhalte & Schwerpunkte: Anforderungen an Erdungssysteme in Hochspannungsanlagen Spezielle Normen & Richtlinien (z. B. DIN VDE 0141, DIN EN 50522) Berechnung und Dimensionierung von Erdungsanlagen Sicherheitsaspekte bei hohen Fehlerströmen Zielgruppen: Ingenieure und Techniker aus dem Hochspannungsbereich Planer und Betreiber von Schaltanlagen, Umspannwerken Prüf- und Wartungspersonal für Hochspannungstechnik Methodischer Ansatz: Theoretische Auslegung und Berechnung Praxisbeispiele aus Energieversorgungsunternehmen Normenarbeit & Berechnungstools Empfehlung: Spezialseminar für Fachleute im Hochspannungsbereich. 6) Sternpunkterdung
SPE – OSPE – NOSPE – KNOSPE – RESPE
Inhalte & Schwerpunkte: Verschiedene Erdungsarten: SPE (starr), OSPE (offen), NOSPE, KNOSPE, RESPE Auswirkungen auf Netzbetrieb und Schutzmaßnahmen Anwendung in verschiedenen Netzformen (IT-, TN-, TT-Systeme) Fehlerstrom- und Spannungsszenarien Zielgruppen: Netzplaner, Betriebselektriker in Industrieanlagen Personen im Bereich Energieversorgung und Netzbetrieb Methodischer Ansatz: Theoretische Netzmodelle und deren Auswirkungen Praxisbeispiele für Auswahl & Betrieb der Sternpunkterdung Vergleich unterschiedlicher Methoden und deren Schutzwirkung Empfehlung: Für Netzbetreiber und Anlagenplaner, die Netzschutz & Erdungsarten im Detail verstehen wollen.
Weiterbildung in Erdungstechnik und Potenzialausgleich – Seminare für Elektrotechniker und Sicherheitsingenieur Ihr geringer Anteil an den Investitionskosten verleitet oft dazu, die Planung von Erdungstechnikanlagen und Potenzialausgleichsanlagen in der Konzeptions- und Ausschreibungsphase eines Projektes „stiefmütterlich“ zu behandeln und damit effektive Ausführungsmöglichkeiten zu verschenken.
Einige in „leitungsgebundenem“ Denken verhaftete Planer verlieren gar mit dem Eintritt von Erdfehler-, Betriebs- und Ableitströmen in Erdungsanlagen den Überblick über deren weiteren, nicht durch Stromlaufpläne beschreibbaren, sondern durch dreidimensionale elektrische Strömungsfelder im Erdboden bestimmten Verlauf. Immer wieder ist das Auftreten unvorhergesehener EMV-Probleme bei kostenintensiven Anlageinvestitionen, unzulässiger Elektrosicherheitsprobleme und störende Beeinflussungen oder Korrosionen verursachender Streu-/Erdströme bis hin zu zerstörenden Explosionen die meist kostentreibende Folge.
Das Haus der Technik bietet zum Thema Erdungstechnik zahlreiche Seminare an:
In den Seminaren (Weiterbildung) zum Thema Grundlagen der Erdungstechnik werden folgende Themen angesprochen:
Die Seminare zur Erdungstechnik sind geeignet für Planungs-, Betriebs- und Sicherheitsingenieure sowie Elektrotechniker von Anlagenerrichtern und Stromversorgern, aus Industriebetrieben, Ingenieurbüros und Technischen Überwachungsorganisationen.
Dimensionierung von HS-Erdungsanlagen und des Potenzialausgleichs
DIN EN 61936-1 (VDE 0101-1):2011-11
DIN EN 50522 (VDE 0101-2):2011-11
Dimensionierung der Erdungen von HS-Freileitungsmasten
DIN EN 50341-1 (VDE 0210-1):2010-04 „Freileitungen über AC 45 kV“ → Abschnitt 6 „Erdungsanlagen“, Dim. HS-Schutzerdung von Masten
DIN EN 50341-3-4 (VDE 0210-3):2011-01 „Freileitungen über AC 45 kV“ (Nationale Normative Festlegungen)
Dimensionierung der Erdungen von MS-Freileitungsmasten
DIN EN 50423-1 u. -3-4 (VDE 0210 Teile 10 u. 12):2005-05
Festlegungen beim Zusammentreffen von HS- und NS-Erdungen
DIN VDE 0100-442 (VDE 0100-442):2013-06
Dimensionierung der NS-Erdungsanlage und des Potenzialausgleichs, Überspan-nungsschutz und EMV-gerechte Gestaltung
DIN VDE 0100-410 (VDE 0100-410):2007-06
DIN VDE 0100-540:2012-06
DIN VDE 0100-443 (VDE 0100-443):2007-06
DIN VDE 0100-444 (VDE 0100-444):2010-10
Betrieb elektrischer Anlagen
DIN VDE 0105-100 (VDE 0105-100):2009-10
Informationstechnik
DIN EN 50310 (VDE 0800-2-310):2011-05
DIN EN 50174-2 (VDE 0800-174-2):2011-09
DIN EN 50174-3 (VDE 0800-174-3):2004-09
DIN V VDE V 0800-2 (VDE V 0800-2):2011-06
DIN EN 62305-3 VDE 0185-305-3:2011-10 Blitzschutz Teil 3: Schutz von baulichen Anlagen und Personen
DIN EN 62305-4 VDE 0185-305-4:2011-10 Blitzschutz Teil 4: Elektrische und elekt-ronische Systeme in baulichen Anlagen
Was versteht man unter Erden? Erden ist das Herstellen einer elektrisch leitenden Verbindung zwischen einem elektrisch leitfähigen Teil und der Erde über einen Erder.
Das zu erdende Teil ist im Regelfall ein metallenes Teil eines Gerätes, einer Maschine, einer Anlage oder eines Bauwerkes. Es kann aber auch ein Teil aus elektrisch leitfähigem Kunststoff oder einem anderen elektrisch leitfähigen Werkstoff, z. B. ein elektrisch leitfähiger Fußboden in einem Gebäude, sein.
Die Verbindung des zu erdenden Teiles mit dem Erder erfolgt über mindestens einen metallischen Leiter, den sogenannten Erdungsleiter, der für die zu erwarten-den mechanischen und thermischen Beanspruchungen ausreichend bemessen, bei Legung im Erdreich oder in korrosiven Stoffen, z.B. Mauerwerk, isoliert und so-wohl mit dem zu erdenden Teil als auch mit dem Erder dauerhaft elektrisch gutleitend verbunden sein muss.
Notwendigkeit von Erdungsanlagen Die Erdung von Teilen eines Gerätes, einer Maschine, einer Anlage oder eines Bauwerkes kann aus einer Vielzahl unterschiedlicher Gründe mit sehr unterschied-lichen Zielstellungen erforderlich werden.
Blitzschutzerdung Die Blitzschutzerdung dient der zerstörungsfreien Ableitung eines Blitzstromes von den Einrichtungen des Äußeren Blitzschutzes in die Erde. Der Äußere Blitzschutz besteht aus der Fangeinrichtung, der Ableitungseinrichtung und der Erdungsanlage. Vom Blitz bevorzugte Einschlagstellen eines Bauwerkes, wie beispielsweise Giebelspitzen, Schornsteine, Firste, Grade, Giebel- und Traufkanten, Brüstungen und sonstige herausragende Dachaufbauten werden mit einer meist aus blankem Runddraht bestehenden Fangeinrichtung versehen. Die Fangeinrichtung wird über die Ableitungen (Erdungsleiter) der Ableiteinrichtung mit der Erdungsanlage verbunden. Um das Auftreten von Schäden zu verringern, sind die Ableitungen so an-zubringen, dass vom Einschlagpunkt zur Erde möglichst
mehrere parallele Stromwege bestehen (Stromaufteilung auf mehrere Ableitungen Induktivitätsverringerung, Sicherheit bei mechanischen Schäden),
Mit Rücksicht auf den hier nicht betrachteten Inneren Blitzschutz – bestehend aus dem Potenzialausgleich, dem Überspannungsschutz und der Schirmung – sind von den Ableitungen Verbindungen zum Potenzialausgleich überall dort herzustellen, wo sie erforderlich sind.
Für die Auslegung der Erdungsanlage gelten folgende Zielstellungen: Für freistehende Bauwerke ohne Verbindung nach außen ist die Größe der Erdungsimpedanz unwesentlich. Sie sollte jedoch kleiner/gleich 10 Ω sein. Für die Beeinflussung von Systemen innerhalb des Bauwerkes sollte die Potenzialdifferenz zwischen den Erdungspunkten der Ableitungen möglichst gering sein. Das wird er-reicht durch Verbinden der Erdungspunkte über einen Fundamenterder oder durch einen um das Bauwerk im Erdreich verlegten Ringerder, an den alle Ableitungen angeschlossen werden.
Typische Beispiele von Erdungs- und Potentialausgleichsanlagen Blitzschutzerdung von Windenergieanlagen
Gebäudeschutz vor Blitzschäden Der Schutz von Gebäuden vor Blitzschäden ist in der technischen Gebäudeausrüstung von entscheidender Bedeutung. Blitze stellen eine ernsthafte Gefahr für die Sicherheit von Menschen und den Bestand von Gebäuden dar. Um diesen Bedrohungen entgegenzuwirken, werden in der Blitzschutztechnik sowohl innerer als auch äußerer Blitzschutz angewendet. In diesem Fachartikel werden wir die Grundlagen, Funktionsweisen und effektive Strategien für den inneren und äußeren Blitzschutz näher betrachten.

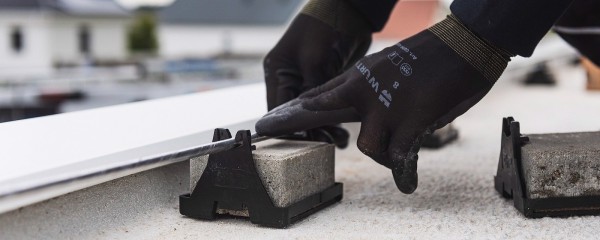

Äußerer Blitzschutz Der äußere Blitzschutz, auch bekannt als äußere Blitzschutzanlage, hat das Hauptziel, die Entstehung eines Blitzüberschlags zu verhindern oder zumindest zu begrenzen. Dafür werden äußere Blitzschutzsysteme auf dem Dach und an der Fassade des Gebäudes installiert. Eine typische äußere Blitzschutzanlage besteht aus Blitzableitern, Fangstangen und Ableitungen, die den Blitzstrom sicher in den Erdboden ableiten.
Innerer Blitzschutz Der innere Blitzschutz, auch als Überspannungsschutz oder innerer Potentialausgleich bezeichnet, hat die Aufgabe, elektrische und elektronische Anlagen im Gebäude vor den Folgen einer Blitzentladung zu schützen. Dabei spielt die Erdung eine entscheidende Rolle https://www.hdt.de/erdungstechnik-grundlagen-h010022008. Wenn ein Blitz in der Nähe einschlägt, kann er über das Stromnetz, die Telefon- und Datenleitungen oder andere Verbindungen in das Gebäude eindringen und empfindliche elektronische Geräte beschädigen. Weitaus größer sind die Schäden in der Produktion bei Industrieanlagen.
Effektive Strategien für den Blitzschutz Um einen ganzheitlichen Blitzschutz zu gewährleisten, ist eine Kombination aus äußerem und innerem Blitzschutz ratsam. Folgende Schritte sollten bei der Planung und Umsetzung beachtet werden:
Risikoanalyse: Eine gründliche Risikoanalyse ist der erste Schritt, um die spezifischen Anforderungen des Gebäudes zu ermitteln. Faktoren wie die Lage, Höhe, Umgebung und die Art der Nutzung beeinflussen die Auswahl der Blitzschutzmaßnahmen. Fachgerechte Installation: Sowohl der äußere als auch der innere Blitzschutz erfordern eine präzise Installation durch qualifizierte Fachkräfte. Nur so kann die effektive Ableitung der Blitzenergie gewährleistet werden. Wartung und Prüfung: Regelmäßige Wartung und Prüfung der Blitzschutzanlagen sind essentiell, um deren Funktionsfähigkeit sicherzustellen. Veraltete oder beschädigte Komponenten müssen rechtzeitig ausgetauscht werden. Der Blitzschutz für Gebäude ist eine unerlässliche Maßnahme, um Mensch und Technik vor den Gefahren eines Blitzeinschlags zu schützen. Durch die Kombination von äußerem und innerem Blitzschutz können Schäden minimiert und die Sicherheit gewährleistet werden. Die Einhaltung der genannten Strategien und die Zusammenarbeit mit erfahrenen Fachleuten sind Schlüssel zum erfolgreichen Schutz vor Blitzschäden.
Normen für den inneren und äußeren Blitzschutz Für den inneren und äußeren Blitzschutz sind mehrere Normen von großer Bedeutung, die in verschiedenen Ländern und Regionen gelten können. Im deutschsprachigen Raum sind die folgenden Normen besonders wichtig:
Äußerer Blitzschutz DIN EN 62305 - Teil 1 bis 4: Diese Normenreihe beschäftigt sich mit dem äußeren Blitzschutz. Sie umfasst die Planung, die Installation, die Instandhaltung und den Betrieb von äußeren Blitzschutzsystemen. Die Teile 1 bis 4 behandeln jeweils verschiedene Aspekte des Blitzschutzes, wie z.B. die allgemeinen Grundsätze, das Risikomanagement, Schutzmaßnahmen für Gebäude und elektrische/elektronische Systeme. VDE 0185-305: Die VDE-Norm 0185-305 entspricht der DIN EN 62305 und beschäftigt sich ebenfalls mit dem äußeren Blitzschutz. Sie ist die deutsche Umsetzung der europäischen Normenreihe und wird vom Verband der Elektrotechnik, Elektronik und Informationstechnik e.V. (VDE) herausgegeben. Innerer Blitzschutz DIN EN 61643-11: Diese Norm beschreibt die Anforderungen und Prüfverfahren für Überspannungs-Schutzeinrichtungen (SPDs) für den Einsatz in Niederspannungsstromversorgungssystemen. Sie regelt den inneren Blitzschutz und den Schutz vor Überspannungen für elektrische und elektronische Systeme im Gebäude. VDE 0185-305-3: Die VDE-Norm 0185-305-3 ist die deutsche Fassung der DIN EN 61643-11 und behandelt den inneren Blitzschutz. Sie beinhaltet die Anforderungen an SPDs für Niederspannungs-Stromversorgungssysteme und definiert deren Einsatz in Gebäuden.
Wichtige Normen im Bereich Blitzschutz Im Bereich Blitzschutz gibt es eine Reihe wichtiger Normen, die sich mit dem Schutz von Gebäuden, Anlagen und Personen vor den Auswirkungen von Blitzeinschlägen befassen. Hier sind die wichtigsten Normen im Bereich Blitzschutz:
1. DIN EN 62305 (VDE 0185-305) Teil 1: Allgemeine Grundsätze Teil 2: Risiko-Management Teil 3: Schutz von baulichen Anlagen und Personen Teil 4: Elektrische und elektronische Systeme in baulichen Anlagen 2. DIN EN 61643 (VDE 0675-6xx) Teil 11: Überspannungsschutzgeräte für Niederspannungs-Stromversorgungssysteme - Anforderungen und Prüfungen Teil 12: Auswahl und Anwendung von Überspannungsschutzgeräten (SPD) für Niederspannungs-Stromversorgungssysteme 3. DIN EN 62561 (VDE 0185-561) Teil 1 bis 7: Blitzschutzbauteile (LPSC) 4. DIN VDE 0100-534 Errichten von Niederspannungsanlagen - Teil 5-53: Auswahl und Errichtung elektrischer Betriebsmittel - Trennen, Schalten und Steuern - Schutzmaßnahmen gegen Blitzeinwirkungen 5. DIN VDE 0855 Schutz von Antennenanlagen gegen Blitzeinwirkungen 6. DIN EN 50550 (VDE 0675-6-50) Störlichtbogen-Schutzeinrichtungen (SPDs) in Niederspannungsanlagen 7. DIN 18014 Fundamenterder – Planung, Ausführung und Dokumentation Diese Normen sind entscheidend für die Planung, Installation und Wartung von Blitzschutzsystemen in verschiedenen Anwendungsbereichen. Es ist wichtig, dass Fachleute, die in diesem Bereich tätig sind, mit diesen Normen vertraut sind und sie in der Praxis anwenden.
Blitzschutzfachbegriffe für Fachleute: Die Risikoanalyse gemäß DIN EN 62305 ist unerlässlich für die Planung eines effektiven Blitzschutzsystems. Ein mehrstufiger Überspannungsschutz gemäß DIN VDE 0100-534 minimiert Schäden an elektrischen Anlagen. Fangeinrichtungen sollten so positioniert werden, dass sie den Schutzwinkel nach DIN EN 62305-3 einhalten. Die Erdungsanlage muss den Anforderungen der DIN EN 62561-5 entsprechen, um eine sichere Ableitung von Blitzen zu gewährleisten. Blitzschutzpotenzialausgleich ist entscheidend, um gefährliche Spannungsdifferenzen innerhalb eines Gebäudes zu vermeiden. Der Blitzkugelverfahren nach DIN EN 62305-3 ist eine bewährte Methode zur Ermittlung der Schutzbereiche. Überspannungsschutzgeräte (SPD) der Typen 1, 2 und 3 sollten entsprechend der DIN EN 61643-11 in der Anlage installiert werden. Der Schutz von PV-Anlagen vor Blitzschlag erfordert spezielle Maßnahmen gemäß DIN EN 62305-3 und VDE 0185-305. Der Einsatz von Überspannungsschutz an Datenleitungen ist gemäß DIN EN 61643-21 zu berücksichtigen. Ein Blitzschutzsystem muss regelmäßig gewartet und geprüft werden, um seine Wirksamkeit zu gewährleisten, wie in DIN EN 62305-3 gefordert. Metallische Dachkonstruktionen sollten in den äußeren Blitzschutz einbezogen werden, um Sekundärschäden zu vermeiden. Der Einsatz von Ringerdungen verbessert die Erdungsqualität und reduziert die Erdungswiderstände. Blitzstromableiter sind so zu dimensionieren, dass sie die maximale Blitzstrombelastung nach DIN EN 62305-1 aushalten. Potentialausgleichsschienen müssen zentral im Gebäude positioniert und mit allen leitfähigen Teilen verbunden werden. Innerer Blitzschutz erfordert die Vermeidung von Schleifenbildung in elektrischen Installationen. Der Schutzradius einer Fangeinrichtung ist abhängig von ihrer Höhe und dem Schutzwinkel. Die Verbindung zwischen Fangeinrichtungen und Ableitungen muss elektrisch und mechanisch stabil ausgeführt sein. Der Fundamenterder nach DIN 18014 ist die Basis für eine wirksame Erdungsanlage. Eine Blitzschutzklasse muss in Abhängigkeit vom Risikopotential des Gebäudes gewählt werden. Der Einsatz von funktionsgetrennten Erdungssystemen kann die Beeinflussung empfindlicher Geräte durch Blitzströme minimieren. Blitzstromtragfähigkeit von Verbindungsbauteilen ist nach DIN EN 62561-1 zu überprüfen. Die Positionierung von Überspannungsschutzgeräten an den Ein- und Austrittspunkten von Gebäuden ist essentiell. Blitzschutzsysteme müssen auf die spezifischen klimatischen Bedingungen des Standortes abgestimmt sein. Luftführende Ableitungen sollten aus korrosionsbeständigem Material bestehen, um ihre Langlebigkeit sicherzustellen. Der Einsatz von Blitzschutz für Explosionsschutzbereiche erfordert besondere Vorsichtsmaßnahmen gemäß DIN EN 62305-3. Der Blitzschutz für Antennenanlagen sollte den Vorschriften der DIN VDE 0855 entsprechen. Blitzschutzmaßnahmen sollten bereits in der Planungsphase eines Gebäudes berücksichtigt werden, um spätere Nachrüstungen zu vermeiden. Die Verwendung von Erdungsbändern gegenüber Runddrähten bietet Vorteile hinsichtlich der Blitzstromverteilung. Eine dokumentierte Blitzschutzprüfung sollte regelmäßig erfolgen, um die Einhaltung aller Sicherheitsstandards sicherzustellen. Für Hochhäuser ist eine Kombination aus äußerem und innerem Blitzschutz obligatorisch, um umfassenden Schutz zu gewährleisten.
