Seminar

Schwingungsanalyse – Interpretation der Ergebnisse von Schwingungsberechnungen und -messungen

Anwendungen aus dem Maschinen- und Fahrzeugbau – Plausibilität prüfen, physikalische Zusammenhänge erkennen, Resultate interpretieren, Schlussfolgerungen ziehen

Jeder Teilnehmer erhält eine Broschüre (200 Seiten) zum Verbleib, welche den Lehrgangsinhalt ausführlich beschreibt.
Schwingungsanalyse – Interpretation der Ergebnisse von Schwingungsberechnungen und -messungen
Jetzt buchen
Die Interpretation und Beurteilung der Ergebnisse von Schwingungsberechnungen und -messungen... mehr

Schwingungsanalyse – Interpretation der Ergebnisse von Schwingungsberechnungen und -messungen

Die Interpretation und Beurteilung der Ergebnisse von Schwingungsberechnungen und -messungen steht im Mittelpunkt dieses Seminars mit zahlreichen Praxisbeispielen.


Inhalt

Schwerpunkte

  • Allgemeine Methoden und Prinzipien qualitativer Ergebnisanalyse
  • Grundlegende Zusammenhänge, u.a. Anwendung der  Ähnlichkeitsgesetze
  • Fourieranalyse und Methoden der Zeit-Frequenzanalyse
  • Interpretation der Verläufe im Zeit- und Frequenzbereich
  • Überschlagsrechnungen und Abschätzungen auf Grund physikalischer Grundgesetze (Energie, Impuls)
  • Modalanalyse; Bewertung der Eigenfrequenzen und Eigenschwingungsformen
  • Bewertung der Energieverteilungen, der modalen Erregerharmonischen und der Stoßkraftverläufe
  • Empfindlichkeitsanalyse, Trendanalyse, Robustheit der Ergebnisse
  • Beachtung und Anwendung des Superpositionsprinzips
  • Energiebilanz (zeitlich und örtlich)
  • Interpretation von Ergebnissen, die von realen Systemen stammen


Beispiele

  • Schubkurbelgetriebe mit elastischen Gliedern
  • Mehrarmige Roboter
  • Manipulatoren mit elastischen Bauteilen
  • Nichtlineare Kupplungen in Antrieben
  • Spieleinfluss innerhalb des Antriebssystems
  • HS-Kurvengetriebe (Schwingungsminderung bei hohen Taktzahlen)
  • Intensität von Restschwingungen im Antriebssystem
  • Einflüsse von Reibung und nichtlinearer Dämpfung
  • Extrembelastungen in Antrieben bei Anfahr- und Bremsbewegungen
  • Resonanzdurchlauf bei Unwuchterregung (Sommerfeldeffekt)
  • Belastungen und Schwingungen im Zahnradgetriebe
  • Einflüsse der Überdeckungsgrade auf die Schwingungsanregung im Zahneingriff
  • Schnittschlag bei Pressen
  • Wechselwirkungen Antrieb und Gestell
  • Stick-Slip-Schwingungen in Gleitführungen oder Bremsen (Bremsenquietschen)


Themenkomplexe

  • Belastungen in Starrkörpersystemen (Mechanismen)
  • Instationäre Schwingungen (Anfahr- und Bremsvorgänge)

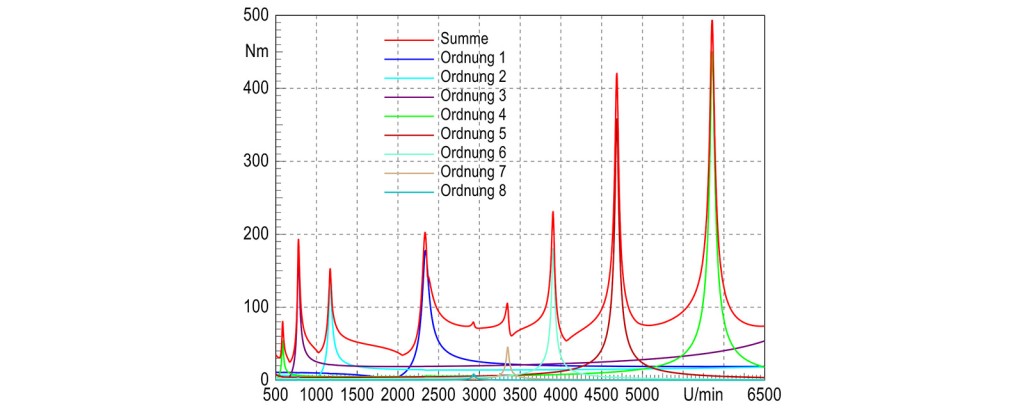

  • Stationäre Schwingungen (Resonanzen k-ter Ordnung)
  • Einflüsse von Stoßformen, Stoßfolgen und Restschwingungen
  • Parametererregte Schwingungen (Stabilitätsbereiche)
  • Subharmonische und superharmonische Schwingungen
  • Nichtlineare Schwingungen (Innere Resonanz, chaotische Schwingungen)
  • Nichtlineare Dämpfung bei biharmonischer Erregung
  • Selbsterregte Schwingungen



Zum Thema

Die zunehmende Komplexität von technischen Systemen erfordert zu deren sicherer und wirtschaftlicher Auslegung und Optimierung zunehmend den Einsatz moderner Simulationssoftware und Messtechnik. Damit lassen sich die zeitveränderlichen Kräfte und Bewegungsgrößen in komplexen dynamischen Systemen schneller und leichter ermitteln als noch vor einigen Jahren. Die Anwendung dieser leistungsfähigen Werkzeuge stellt aber hohe Anforderungen an die Ingenieure. Der Ingenieur steht vor der tendenziell immer schwieriger werdenden Aufgabe, die Gültigkeit und Brauchbarkeit der Rechen- und Messergebnisse zu bewerten. Fehlinterpretationen können teure Konsequenzen haben. Um diese zu vermeiden, kommt es in der Ingenieurpraxis zunehmend darauf an, die physikalischen Zusammenhänge zu erkennen und die Wechselwirkungen und Parametereinflüsse innerhalb der komplizierten dynamischen Systeme zu verstehen und zu nutzen.

Bei der Modellbildung, bei der Eingabe von Parameterwerten oder bei der Formulierung von Abhängigkeiten, Rand- und Anfangsbedingungen können dem Ingenieur Fehler unterlaufen. Auch müssen Verfahrensparameter wie Schrittweiten und Fehlergrößen passend eingestellt sein, um das System richtig analysieren und die Ergebnisse mit der benötigten Aussagefähigkeit darstellen zu können. So muss der Ingenieur vor der eigentlichen Schwingungsanalyse die Gültigkeit der zu analysierenden Ergebnisse absichern. Zur Kontrolle der Eingabedaten und Einstellungen können einige Möglichkeiten genutzt werden, welche die Werkzeuge selbst bieten. Mit der Prüfung auf Einhaltung physikalischer Gesetzmäßigkeiten oder dem Vergleich mit Bekanntem stehen weitere Kontrollmöglichkeiten zur Verfügung.



  • umfangreiche Praxisbeispiele
  • Methodenkompetenz, Parametereinflüsse
  • Simulationssoftware, Messtechnik

Zielsetzung

Das Ziel des Seminars besteht darin, allgemein anwendbare Prinzipien und Methoden zur Kontrolle und Bewertung von Rechen- und Messergebnissen zu vermitteln. Die Referenten stellen diese in Form von etwa 100 verschiedenen Regeln vor, die sie auf Grund ihrer jahrelangen eigenen Erfahrungen sammelten. Damit lässt sich in vielen Fällen die Plausibilität der Ergebnisse prüfen. Dem Teilnehmer werden diese Regeln vorgestellt und erläutert. Anhand von Beispielen werden die vorgetragenen Regeln während des Seminars praktisch angewendet und geschult.

Damit soll ein Beitrag dazu geliefert werden, dem Ingenieur das Verständnis der Ergebnisse aus Rechnung oder Messung sowie der wesentlichen physikalischen Zusammenhänge zu erleichtern und praktisch geeignete konstruktive Maßnahmen für das untersuchte Objekt zu begründen, für das er die Verantwortung trägt.

Teilnehmerkreis

Ingenieure und Techniker aus Forschung, Entwicklung oder Versuch, die in ihren Tätigkeitsfeldern mit Ergebnissen aus Simulationsrechnungen oder Messungen konfrontiert sind; Fach- und Führungskräfte mit besonderem Interesse an den Gebieten Maschinendynamik und Antriebstechnik.

Weiterführende Links zu "Schwingungsanalyse – Interpretation der Ergebnisse von Schwingungsberechnungen und -messungen"

Referenten

Prof. Dr.-Ing. Katrin Baumann

Hochschule Darmstadt

Dr.-Ing. Uwe Schreiber

TraceTronic GmbH, Dresden (ehemals ESI ITI GmbH, SimulationX-Software)

Hinweise

Es wird die Klärung der von den Teilnehmern vorgelegten Fragestellungen an­geboten. Jeder Teilnehmer erhält eine Broschüre (200 Seiten Umfang) zum persönlichen Gebrauch und Verbleib, welche den Lehrgangsinhalt ausführlich beschreibt.

Schließen
Nur noch auf Anfrage buchbar

Orte & Termine

Ort:

Datum:

Konditionen

1.590,00 € *
1.490,00 € *

mehrwertsteuerfrei, einschließlich veranstaltungsgebundener Arbeitsunterlagen sowie Mittagessen und Pausengetränken

* Wählen Sie zuerst einen Ort und ein Datum aus

Fügen Sie erst einen Teilnehmer hinzu

Auf die Wunschliste
H030036029

Inhouse

"Seminar nach Maß" - Diesen Inhalt oder weitere Themen als maßgeschneidertes Seminar:

Jetzt anfragen

NRW-Bildungsscheck

Das Förderprogramm für die berufliche Weiterbildung von Beschäftigten in NRW.

NRW-Bildungsscheck

Ihr Ansprechpartner

Organisatorische Fragen:
+49 (0) 201 1803-1

Fachliche Fragen:
Dipl.-Ing. (FH) Thomas Ehni
+49 (0) 201 1803-368
+49 (0) 201 1803-263
