Tagung

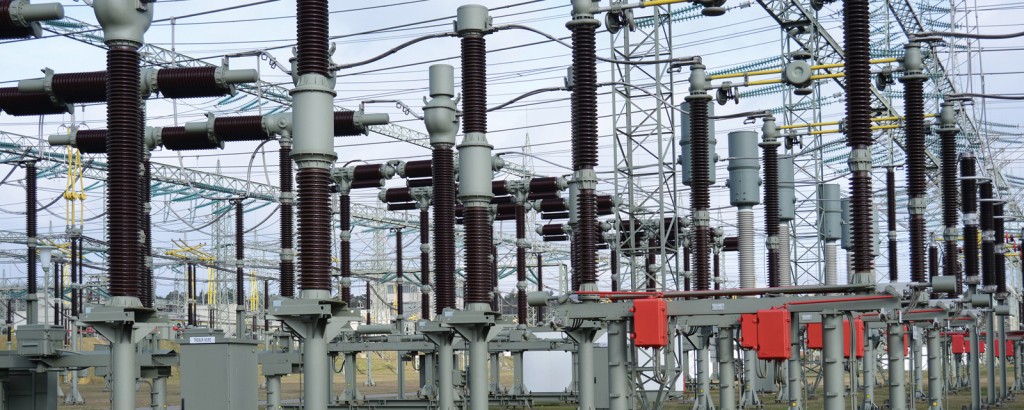

Hochspannungsschaltanlagen

Hoch- und Mittelspannungsschaltanlagen als wesentliche Elemente in Übertragungs- und Verteilungsnetzen

Hochspannungsschaltanlagen
Weitere Details
Nur noch auf Anfrage buchbar

Buchen Sie Ihre Fortbildung

2. Konditionen

1.395,00 € *
1.295,00 € *
* mehrwertsteuerfrei, einschließlich veranstaltungsgebundener digitaler Arbeitsunterlagen sowie Catering und Getränken
Veranstaltungsnr.: VA22-01260

1. Ort & Termin

Ort:

Datum:

Ihre gewählte Veranstaltung:

29.11.2022 (10:00) 30.11.2022 (16:30)

Haus der Technik e.V.
Hollestr. 1
45127 Essen

3. Teilnehmer

* Wählen Sie zuerst einen Ort und ein Datum aus

Zusammenfassung Ihrer Buchung

Ihre gewählten Teilnehmer

Teilnehmer: 1

Einzelgebühr:
1.395,00 € *
Gesamtgebühren: 1.395,00 € *
Das unten dargestellte Programm entspricht noch dem Stand 2021. Das aktualisierte Programm wird... mehr

Hochspannungsschaltanlagen

Das unten dargestellte Programm entspricht noch dem Stand 2021. Das aktualisierte Programm wird im Juni 2022 veröffentlicht.

Schaltanlagen in der Hoch- und Mittelspannung sind elementarer Bestandteil der Übertragungs- und Verteilungsnetze. Auf der Tagung werden Sie über den derzeitigen Stand der Technik informiert. Im Fokus stehen Hochspannungs-Schaltgeräte, Hochspannungs-Schaltanlagen in konventioneller Freiluftbauweise, in SF6-gasisolierter Technik sowie neuartige, platzsparende kostengünstige Lösungen für Freiluftschaltanlagen. Sie erhalten Informationen über Aktuelles und Trends in der Schaltgerätetechnik. Es werden die Anforderungen an Hochspannungs-Schaltanlagen in Energieversorgungsunternehmen und in der Industrie berücksichtigt, sowie über deren Betrieb und Instandhaltung berichtet.

Schwerpunkte bilden die Planung und Projektierung sowie Fehler bei der Planung und Projektierung von Hoch- und Mittelspannungs-Schaltanlagen (Mittelspannungsnetze). Weitere Themen sind aktuell diskutierte Instandhaltungs-Strategien und der Stand der Normung. Hierzu gehören u. a. die Funktionsweise eingesetzter Geräte, wie z. B. Schaltgeräte und Schaltanlagen oder Transformatoren sowie deren Bauweise und Anschluss im Netz. Betriebserfahrungen mit moderner Anlagentechnik aus Sicht der Energieversorgung werden vorgestellt.

Zunehmender Kostendruck bei den Netzbetreibern erfordert zustandsabhängige Instandhaltungs- und Erneuerungsmaßnahmen bei gleichzeitig hoher Zuverlässigkeit. Hierzu ist eine detaillierte Analyse des Ist-Zustandes der Schaltanlagen und eine Abschätzung der Restlebensdauer ihrer Betriebsmittel erforderlich. Entsprechende Möglichkeiten werden an Beispielen aufgezeigt.

Zum Thema

Hochspannungsschaltanlagen als Knotenpunkte der Übertragungs- und Verteilungsnetze sind von großer Bedeutung für die Zuverlässigkeit der elektrischen Energieversorgung. Entsprechend ihrer Aufgabe und ihrem Einsatzort müssen die Anlagen unterschiedlichen Anforderungen genügen. Die Analyse von Überspannungen im Energieversorgungsnetz und das Verfahren zur Isolationskoordination bestimmen Prüfspannungspegel der Betriebsmittel und einzuhaltende Mindestabstände in der Anlage. Sowohl die Untersuchung der mechanischen Beanspruchungen, denen die Betriebsmittel ausgesetzt sind, als auch die richtige Dimensionierung der Erdungsanlage sind wichtige Voraussetzungen für die Betriebs- und Personensicherheit der Schaltanlage. Diese und andere Anforderungen sind in der VDE 0101 beschrieben und müssen bei der Projektierung von Neuanlagen und bei der Ertüchtigung von Bestandsanlagen berücksichtigt werden. Für eine zustandsorientierte Wartung ist die Bewertung der Anlagen und ihrer Betriebsmittel erforderlich. Hierfür können geeignete Monitoringsysteme und Diagnoseverfahren genutzt werden.

USP

  • Branchentreff
  • Austausch mit Fachleuten
  • bereits mehr als 500 Teilnehmer



Programm

Tagung Tag 1, 10:00 bis 18:16 Uhr

  • Freiluft-Hochspannungsschaltanlagen
    • Normung von HS-Schaltanlagen
    • Bauformen von Freiluft- Hochspannungsschaltanlagen
    • Planung von Schaltanlagen
    • Technische Detaillösungen
    • Umweltschutzmaßnahmen
    • Künftige Entwicklungen

    Dr.-Ing. Ulrich Küchler


  • Gasisolierte Hochspannungsschaltanlagen
    • Einführung: Aufgabe, Aufbau und Funktionsweise einer GIS
    • Anwendungsfälle: Historie, Netztopologie, Beispiele
    • Technologie: Auslegung einer GIS, Randbedingungen, Anforderungen
    • Zusammenfassung und Ausblick: Trends, aktuelle Beispiele, zukünftige Entwicklungen

    Prof. Dr.-Ing. Michael Mann


  • Mittelspannungsschaltanlagen bis 52 kV
    • Normen und Standards
    • Aufgaben und Anforderungen an eine Mittelspannungsschaltanlage
    • Personensicherheit
    • Innere Fehler
    • Bauformen Schaltgeräte
    • Bauformen luftisolierte und gasisolierte Schaltanlagen für primäre und sekundäre Verteilungsebene

    Dipl.-Ing. Ralf Weichert


  • Mechanische Beanspruchungen in AIS

    Statische und dynamische Beanspruchungen, biegesteife Leiter und Leitungsseile, VDE 0103

    Prof. Dr. Gert Hentschel


  • Transformatoren
    • Aufbau und Bauweisen
    • Komponenten Stufenschalter, Durchführungen und Kühlung
    • Neue Materialien und alternative Isolierflüssigkeiten
    • Eco-Design und Hochtemperatur-Isolationssysteme
    • Zustandsbewertung und Monitoringsysteme
    • Optimierung Wartungsaufwand und Life-Management

    Tobias Stirl


  • Induktive Stromwandler
    • Aufbau und Wirkungsweise
    • Genauigkeit und Sättigung
    • Anforderungen und Kenngrößen der Klassen/Typen für Messzwecke und Schutzzwecke
    • Auswahl der Wandler
    • weitere Kenngrößen zur Auslegung
    • Hinweise und Beispiele zur Auslegung
    • Ausblick

    Dipl.-Ing. Rainer Luxenburger


  • Ende des ersten Veranstaltungstages und anschließend Erfahrungsaustausch beim Abendessen


Tagung Tag 2, 08:30 bis 16:31 Uhr

  • Aufbau, Dimensionierung und Betrieb von Hochspannungskabelanlagen
    • Typischer Aufbau von Kabeln, Garnituren und ergänzenden Einrichtungen
    • Strombelastbarkeit im Normalbetrieb - Einflussgrößen und Berechnung
    • Thermische und mechanische Strombelastbarkeit im Kurzschlussfall
    • Übersicht und Beispiele zu Prüfungen, Wartung und Diagnose
    • Ausgewählte Praxiserfahrungen und Beispiele

    Dr.-Ing. Winfried Fricke
    Fricke Engineering, Berlin


  • Anforderungen an Erdungsanlagen nach VDE 0101-2
    • Entwicklung der Norm
    • Berührungsspannung
    • Fehlerströme
    • Sternpunktbehandlung
    • Planung von Erdungsanlagen
    • Messung an Erdungsanlagen

    Dipl.-Ing. Theodor Connor
    MTC-Energy


  • Isolationskoordination und Überspannungsschutz
    • Zielstellung, Grundprinzip, Überspannungsableiter
    • Einfluss von Sternpunkterdung/ Netztrennstellen/Restladung/Einsatzhöhe/ Schutzbereich
    • vorbeugender und nachwirkender Überspannungsschutz
    • Verfahren der Isolationskoordination nach IEC 60071
    • Beispiele und Ausblick

    Doz. Dr.-Ing. Hartmut Bauer


  • Überspannungen und Überspannungsschutz in Hochspannungsschaltanlagen
    • Klassifizierung von Überspannungen
    • netzfrequente Überspannungen
    • Schaltüberspannungen
    • Erdschluss
    • Blitzüberspannungen
    • Entstehung und Ausbreitung in Schaltanlagen
    • primärer und sekundärer Überspannungsschutz
    • Auswahl von Überspannungsableitern

    Prof. Dr.-Ing. Uwe Schmidt


  • Infrarot-Diagnose von Hochspannungsschaltanlagen
    • Messverfahren und Gerätesystem
    • Langzeitverhalten elektrischer Verbindungen und Kontakte
    • Lebensdauer abhängig von der Belastung
    • Bestimmung des Zeitpunktes der Instandhaltung
    • Statistische Auswertung bisheriger Erfahrungen

    Prof. Dr.-Ing. Ralf-Dieter Rogler
    Hochschule für Technik und Wirtschaft, Dresden


  • Ende der Veranstaltung


Weitere Informationen entnehmen Sie dem Flyer-Download oder besuchen Sie uns im Digitalen Campus

Zielsetzung

Auf dieser Tagung werden die verschiedenen Arten von Schaltanlagen vorgestellt und wesentliche Aspekte der Projektierung und des Betriebs von Hochspannungsschaltanlagen vermittelt. Sie erwerben aktuelle Kenntnisse zur Anwendung der Normen und zur Umsetzung in der Praxis.

Teilnehmerkreis

Ingenieure, Techniker und Meister (Elektrofachkräfte, Mitarbeiter mit Schaltberechtigung) aus Stromversorgungswirtschaft, Energieversorgungsunternehmen, Industrie, Kommunen und Planungsbüros, die mit Planung, Errichtung, Betrieb und Instandhaltung von Umspannwerken und Hochspannungsschaltanlagen befasst sind.

Weiterführende Links zu "Hochspannungsschaltanlagen"

Referenten

Doz. Dr.-Ing. Hartmut Bauer

Technische Universität Dresden, Institut für elektrische Energieversorgung und Hochspannungstechnik, Dresden

Dipl.-Ing. Theodor Connor

Dr.-Ing. Winfried Fricke

Fricke Engineering, Berlin

Prof. Dr. Gert Hentschel

GE Grid GmbH, Dresden

Dr.-Ing. Ulrich Küchler

Westnetz GmbH, Wesel

Dipl.-Ing. Rainer Luxenburger

Omicron electronics Deutschland GmbH, Erlangen

Prof. Dr.-Ing. Michael Mann

Regenerative Elektrische Energiesysteme, Technische Hochschule Aschaffenburg

Prof. Dr.-Ing. Ralf-Dieter Rogler

Hochschule für Technik und Wirtschaft, Dresden

Prof. Dr.-Ing. Uwe Schmidt

Fakultät Elektrotechnik und Informationstechnik, Hochschule Zittau/Görlitz

Tobias Stirl

GE Grid GmbH, Mönchengladbach

Dipl.-Ing. Ralf Weichert

Siemens AG, Erlangen
